手把手教你实现圆形进度条

2016-5-27 15:45 2138 0

摘要: 引言在做音频项目的时候，播放音频需要显示圆形进度条。今天，教大家如何简单地实现进度条效果！其实，实现这种效果并不困难。前提是需要了解UIBezierPath，如果未接触过，可以先阅读笔者在很久以前所写过的一篇文章 ...

引言

在做音频项目的时候，播放音频需要显示圆形进度条。今天，教大家如何简单地实现进度条效果！

其实，实现这种效果并不困难。前提是需要了解UIBezierPath，如果未接触过，可以先阅读笔者在很久以前所写过的一篇文章：UIBezierPath精讲

当然，之前在实现高级动画-圆形树展开、收起动画一文中教了大家如何实现渐变圆形进度条，那是采用mask来实现的。

不过，今天教大家做的效果，并没有使用mask，而是直接使用UIBezierPath来实现。

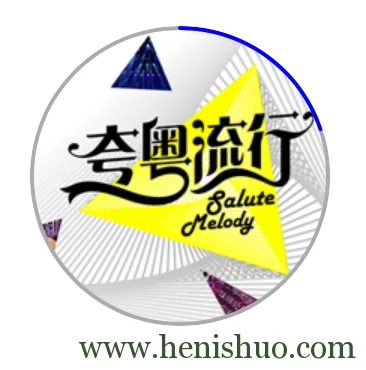

效果图

实现原理

第一步：添加背景灰色圆形圈圈，画笔色为灰色，内容色为透明。如此一来，中间的图片就可以看见了
第二步：再添加表示进度的蓝色圆形圈圈，与第一步一样，只是设置画笔颜色为蓝色
第三步：由于bezierpath的圆形起点是M 2 PI，这与最终的效果不一样，因此需要额外处理一下。所以，将整体的transform旋转-M 2 PI，这样进度起点就是从12点钟方向开始的了，与效果图一样。但是，整体旋转后，图片就不是正立了，因此需要让图片控件的transform旋转M 2 PI，这样就是最终的效果了

代码实现

首先，我们需要新建一个HYBCircleProgressView类，这样才能对整体旋转！


@interfaceHYBCircleProgressView: UIView

// 设置图片
- (void)setImageURL:(NSString *)url;
// 更新进度
- (void)updateProgressWithNumber:(NSUInteger)number;

@end

创建图片：


CGRect frame = self.frame;
self.layer.cornerRadius = frame.size.width / 2;
self.layer.masksToBounds = YES;
self.imageView = [[UIImageView alloc]initWithFrame:self.bounds];
[selfaddSubview:self.imageView];

第一步：添加灰色圆环

首先，创建CAShapeLayer对象，然后生成圆形path，并设置画笔颜色为灰色，线宽（圆环的宽）为2，而内容填充色设置为透明色，然后将此层添加到self.layer上：


self.outLayer = [CAShapeLayer layer];
CGRect rect = {kLineWidth / 2, kLineWidth / 2,
frame.size.width - kLineWidth, frame.size.height - kLineWidth};
UIBezierPath *path = [UIBezierPathbezierPathWithOvalInRect:rect];
self.outLayer.strokeColor = [UIColor lightGrayColor].CGColor;
self.outLayer.lineWidth = kLineWidth;
self.outLayer.fillColor =  [UIColor clearColor].CGColor;
self.outLayer.lineCap = kCALineCapRound;
self.outLayer.path = path.CGPath;
[self.layeraddSublayer:self.outLayer];

第二步：添加蓝色进度圆环

这一步与第一步相当，只是修改画笔颜色为蓝色而已。所使用的path与第一步的是一样的：


self.progressLayer = [CAShapeLayer layer];
self.progressLayer.fillColor = [UIColor clearColor].CGColor;
self.progressLayer.strokeColor = [UIColor blueColor].CGColor;
self.progressLayer.lineWidth = kLineWidth;
self.progressLayer.lineCap = kCALineCapRound;
self.progressLayer.path = path.CGPath;
[self.layeraddSublayer:self.progressLayer];

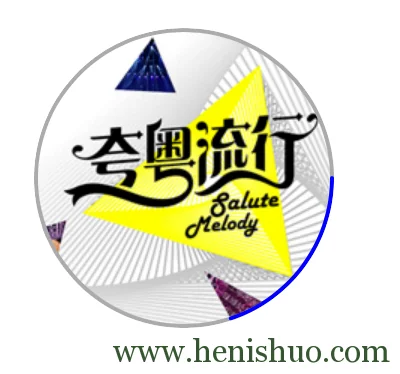

到这一步，可以看到的效果是这样的：

从效果图可以看到，图片是正立的，但是进度条的起点是从3点钟方向开始的，也就是M 2 PI开始顺时钟方向变化。可我们希望是从12点钟方向开始顺时钟变化的，那么解决办法就是旋转！看第三步。

第三步：旋转以调整进度起点

将整体旋转-90度，使进度起点为12点钟的位置：


self.transform = CGAffineTransformMakeRotation(-M_PI_2);

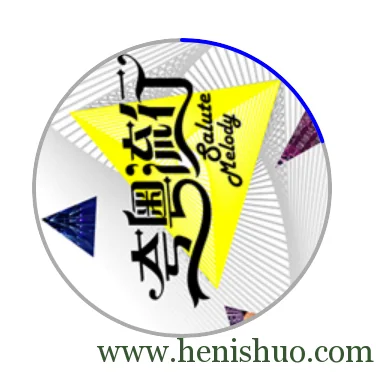

此时效果是这样的：

图片也跟着旋转了，这不是我们要的效果啊。那么怎么办呢？同样的道理，将图片控件再旋转90度即可：


self.imageView.transform = CGAffineTransformMakeRotation(M_PI_2);

如何动画调整进度

调整这个进度，其中就是调整strokeEnd，这个属性是支持隐式动画的：


- (void)updateProgressWithNumber:(NSUInteger)number {
  [CATransaction begin];
  [CATransactionsetAnimationTimingFunction:[CAMediaTimingFunctionfunctionWithName:kCAMediaTimingFunctionEaseIn]];
  [CATransactionsetAnimationDuration:0.5];
  self.progressLayer.strokeEnd =  number / 100.0;
  [CATransaction commit];
}
