鼠标技术用在机械键盘上，能生出个什么鬼？

2017-4-25 20:57 |来自: 互联网 2096 0

摘要: 机械键盘市场从2013年开始高速增长，基本上稍有些市场经验的牌子都转向做机械键盘，如此一来众多本土牌子一起发力，大量采用抄袭德国CHERRY的MX轴的山寨轴，轴体公开的报价已经低至0.26元/颗，洗成红海市场也就1年的 ...

机械键盘市场从2013年开始高速增长，基本上稍有些市场经验的牌子都转向做机械键盘，如此一来众多本土牌子一起发力，大量采用抄袭德国CHERRY的MX轴的山寨轴，轴体公开的报价已经低至0.26元/颗，洗成红海市场也就1年的事。

CHERRY轴也不在100%安全区

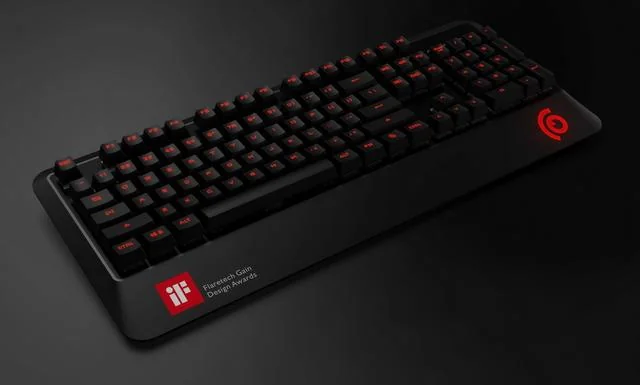

一些不屑于玩低价、有些创新能力的厂商开始另辟蹊径。最近2年，针对80年代技术的德国CHERRY MX轴这种物理触点的机械轴的硬伤（怕水、怕尘，信号抖动和响应速度），无触点式机械轴体在逐步扩大市场份额，从农村（网咖）包围城市（个人）。其中光轴是最为成功的，都说站在巨人的肩膀上看得高望的远，站在光轴之上的棱镜轴可能成为未来的大赢家。据悉，继赤度CD502S键盘之后，明基ZOWIE、DUCKY也已加入棱镜轴的队伍。

棱镜轴有什么魅力，让一直专注CHERRY樱桃轴的厂商产生偏爱？本文就来揭晓它的本质。

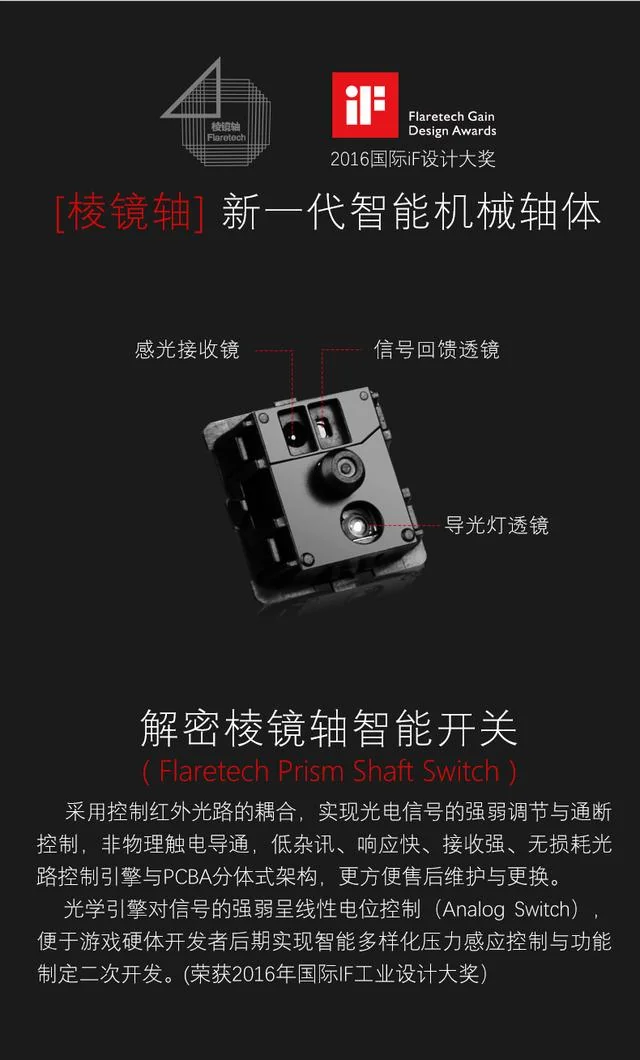

棱镜轴基本原理

棱镜轴是基于光轴技术为基础的更高一层的机械轴体技术。尽管依然是红外光波为传输介质，但并不是以单纯的阻断光路作为信号判定方式这么简单，而是在传输线路上增加一个光学折射系统（三棱镜+发射/接收），通过计算轴体导芯运动，引发光波讯号的线性变化，再由单片机通过数据变化分析和计算出合适的导通点，作为触发判定依据。

基于光轴但优于光轴，以数据计算超越常规判断，同时支持2次开发，是棱镜轴的特点所在。其实，棱镜轴的透镜技术，其灵感一部分是来自鼠标。

光学鼠标，采用红光或不可见红外光，通过光学透镜加强和固定入射角度后，射在粗糙的表面产生阴影，再通过平面折射透过另外一块透镜反馈到传感器上。当鼠标移动的时候，成像传感器录得连续的图案，然后通过“数字信号处理器”(DSP)对每张图片的前后对比分析处理，以判断鼠标移动的方向以及位移，从而得出鼠标在屏幕上的坐标值，再通过SPI传给鼠标的微型控制单元(Micro Controller Unit)。鼠标的处理器对这些数值处理之后，传给电脑主机。

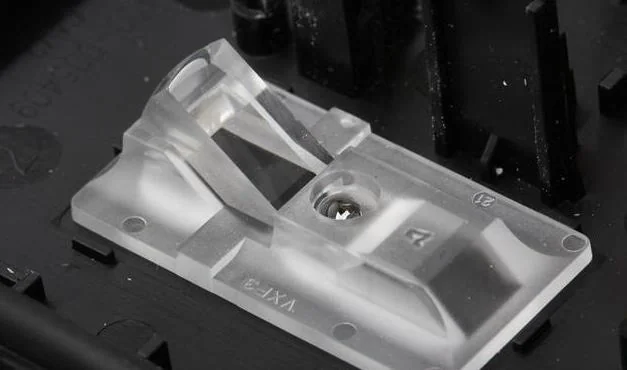

鼠标的透镜结构，有一组两个透镜组成。

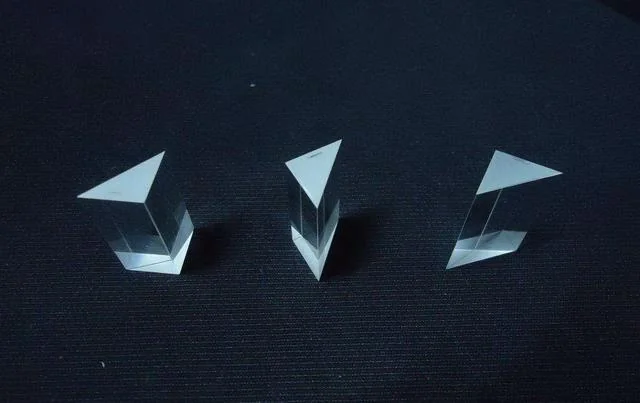

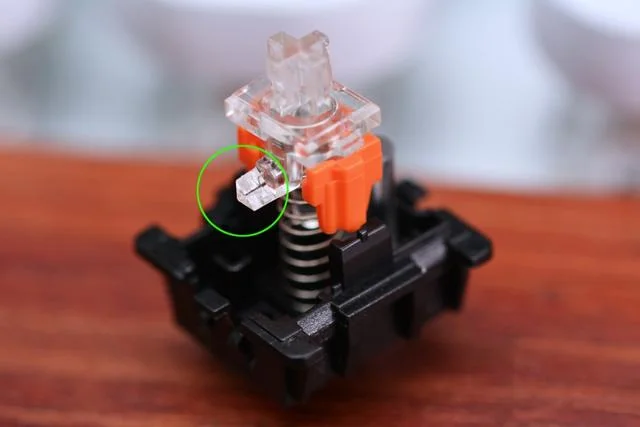

棱镜轴的核心就是这个三棱镜，它并非独立的部件，而是和导芯一体，这个透明的导芯并不是PC或ABS材料，而必须是能达到透镜规格的光学材料。

传闻棱镜轴单颗2.1元是真是假？

实际上，这个笔者也不是很清楚。不过，棱镜轴的轴体成本超过CHERRY MX轴可能性是很大的，有3个方面的原因：

1、基本架构

lCHERRY MX轴键盘核心部件：MX轴、PCBA、MCU。
l棱镜轴键盘核心部件：棱镜轴、PCBA、对管、扫描IC、MCU。

2、材料和工艺

lCHERRY MX轴的主要成本集中在弹片、镀金触点工艺上，这么多年这么大的量和这么成熟的技术，已经是一个非常理想的成本控制阶段了。
而棱镜轴是完全的新鲜事物，配套资源少。加上结构特殊，三棱镜和整个轴芯是一体的，精确设置三棱镜的运动轨迹和发射/接收对管的数据变化之关系，必须全部使用高档光学材料和精密模具生产。

3、二次开发成本

lMX轴首先是一种开关，是一个纯粹的键盘技术，专注于电路开合，稳定和品质是最关键的，其他技术都不一定和开关本身有多大关系，比如全无冲、RK技术、RGB背光等等都属于键盘技术，轴还是30年前那颗轴。
棱镜轴是以计算数据的方式做键盘，这一点和静电容键盘极为相似，轴是硬件关键，IC程序是另一个关键缺一不可。所以赤度常说Flaretech棱镜轴是智能轴体，不少人觉得夸张，但本质上并没错。我们知道日本方面已经让静电容键盘可以“自调节触发行程、压力感应控制、MIDI键盘”等等技术，这些在棱镜轴上理论上也是可以做得到的，也许已经拥有棱镜轴的键盘的用户未来通过固件升级就可以实现功能增值。
