Chrome 远程调试协议分析与实战（2014）

某一天，A 君想获取 Chrome 页面中的性能数据，诸如时间、白屏和首屏等，因为需要和竞品进行对比分析，无法注入代码，该怎么办？

此时，你也许能想到 开发者工具(DevTools) ，也许知道 Timeline(包含浏览器完整的行为数据) ，该怎么自动获取到 Timeline 数据呢？

开发者工具

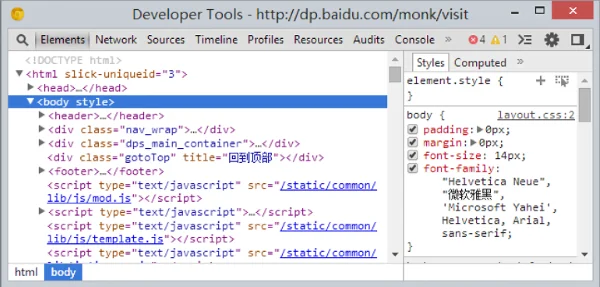

开发者工具 (DevTools)是一个独立的 Web 应用程序(HTML+CSS+Javascript)，被集成在浏览器中，通过 远程调试协议 (remote debugging protocol)和浏览器内核进行交互，直接使用 Ctrl+Shift+I 呼出。

可以在当前的浏览器页面直接打开 DevTools 调试，也可以在浏览器之外进行调试，本文的实战内容基于 PC 平台浏览器之外的远程调试。

远程调试协议

远程调试协议基于 WebSocket，利用 WebSocket 建立连接 DevTools 和浏览器内核的快速数据通道。DevTools 中的源代码( Main.js:220 )如下：

var ws;
if ("ws" in WebInspector.queryParamsObject)
  ws = "ws://" + WebInspector.queryParamsObject.ws;
else if ("page" in WebInspector.queryParamsObject) {
  var page = WebInspector.queryParamsObject.page;
  var host = "host" in WebInspector.queryParamsObject ? WebInspector.queryParamsObject.host : window.location.host;
  ws = "ws://" + host + "/devtools/page/" + page;
}

该协议把操作划分为不同的域(domain)，比如 DOM、Debugger、Network、Console 和 Timeline 等，可以理解为 DevTools 中的不同功能模块。

每个域(domain)定义了它所支持的 command 和它所产生的 event。

每个 command 包含 request 和 response 两部分，request 部分指定所要进行的操作以及操作说要的参数，response 部分表明操作状态，成功或失败。

command 和 event 中可能涉及到非基本数据类型，在 domain 中被归为 Type，比如：'frameId': ，其中 FrameId 为非基本数据类型

至此，不难理解：

domain = command + event + type

远程调试协议应用场景

• 针对移动端的远程调试，因为移动平台一般都不会提供足够大的区域来显示 DevTools，必须要在手机浏览器之外进行远程调试,具体配置请参看 这篇文章

• 获取 JS 的 Runtime 数据，常用的如 window.performance 和 window.chrome.loadTimes() 等

• 获取 Network 及 Timeline 数据，进行自动性能分析

• 与强大的 phantomjs 合体，phantomjs 暂时只支持基于 remote debugging protocol 的调试，希望能支持 Network 及 Timeline 数据的获取，phantomjs 的最新技术请 点击进入

远程调试协议结构

以 Page domain 为例

command 结构如下：

Page.navigate
request: {
  "id": <number>,
  "method": "Page.navigate",
  "params": {
    "url": <string>
  }
}
response: {
  "id": <number>,
  "error": <object>
}

执行 Page.navigate 操作，需要参数 url，id 可以随意指定，不过要确认全局的唯一性，因为需要通过 id 关联 request 和 response。

event 结构如下：

Page.loadEventFired
{
  "method": "Page.loadEventFired",
  "params": {
  "timestamp": <number>
  }
}

Page domain 派发 loadEventFired 事件结构数据(通过 WebSocket 的 onmessage 获取)，并包含参数 timestamp

type 结构如下：

Frame: object
  id ( string )
    Frame unique identifier.
  loaderId ( Network.LoaderId )
    Identifier of the loader associated with this frame.
  mimeType ( string )
    Frame document's mimeType as determined by the browser.
  name ( optional string )
    Frame's name as specified in the tag.
  parentId ( optional string )
    Parent frame identifier.
  securityOrigin ( string )
    Frame document's security origin.
  url ( string )
    Frame document's URL.

Frame type 为包含 id，loaderId，mimeType，name，parentId，securityOrigin 和 url 字段的 Object 数据类型，其中 loaderId 为另外一个定义在 Network domain 中的 type

更多协议内容请猛戳这里

远程调试协议实战

此协议用于 server 端和 client 端的通讯，所以需要先建立 server 端，然后 client 端通过协议连接到 server 端

开启 server 服务

打开浏览器的远程调试支持，并指定端口号：

./chrome --remote-debugging-port=9222

./chrome 为已安装的 Chrome 可执行程序

获取 server 地址

在浏览器中直接输入：

http://localhost:9222/json

获取所有的 tabs 信息，数据格式如下：

[
    {},
    {},
    {}
]

每个 {} 的内容如下：

{
  description: "",
  devtoolsFrontendUrl: "/devtools/devtools.html?ws=localhost:9222/devtools/page/A12A4B08-E5AF-4A84-A86A-A1C86E731D7F",
  faviconUrl: "http://www.baidu.com/favicon.ico",
  id: "A12A4B08-E5AF-4A84-A86A-A1C86E731D7F",
  thumbnailUrl: "/thumb/A12A4B08-E5AF-4A84-A86A-A1C86E731D7F",
  title: "百度一下，你就知道",
  type: "page",
  url: "http://www.baidu.com/",
  webSocketDebuggerUrl: "ws://localhost:9222/devtools/page/A12A4B08-E5AF-4A84-A86A-A1C86E731D7F"
}

websocket server 端地址：

webSocketDebuggerUrl: "ws://localhost:9222/devtools/page/A12A4B08-E5AF-4A84-A86A-A1C86E731D7F"

建立连接

在任意地址栏中输入 http://localhost:9222 + devtoolsFrontendUrl 值即可(等同于在当前页面直接打开 DevTools)：

http://localhost:9222/devtools/devtools.html?ws=localhost:9222/devtools/page/A12A4B08-E5AF-4A84-A86A-A1C86E731D7F"

或直接使用 WebSocket 连接，使用 webSocketDebuggerUrl 值连接：

var ws = new WebSocket('ws://localhost:9222/devtools/page/A12A4B08-E5AF-4A84-A86A-A1C86E731D7F"');

调用 Command

WebSocket 通道建立完成之后，通过如下方式进行调用：

打开指定页面，并进行事件禁用词语(以 Page.loadEventFired 为例)：

ws.onmessage = function(event) {
    console.log(event.data);
};
ws.send('{"id": 1, "method": "Page.navigate", "params": {"url": "http://www.baidu.com"}}')

获取到的 loadEventFired 事件数据如下：

{"method": "Page.loadEventFired", "params": {"timestamp": 1402317772.874949}}

更多连接方式

nodejs ws

非常轻量级的 WebSocket 库，支持 client 端和 server 端，使用方式基本同 HTML5 的标准 WebSocket 库

client 示例：

var WebSocket = require('ws');
var ws = new WebSocket('ws://www.host.com/path');
ws.on('open', function() {
  ws.send('something');
});
ws.on('message', function(data, flags) {
  // flags.binary will be set if a binary data is received
  // flags.masked will be set if the data was masked
});

server 示例：

var WebSocketServer = require('ws').Server
      , wss = new WebSocketServer({port: 8080});
    wss.on('connection', function(ws) {
        ws.on('message', function(message) {
            console.log('received: %s', message);
        });
        ws.send('something');
    });

请移步： 官方 ws 库

nodejs chrome-remote-inte**ce

一个实现了 remote debugging protocol 的 nodejs 库，其中 WebSocket 使用的是 ws 库，使用方便，推荐使用

示例代码：

var Chrome = require('chrome-remote-inte**ce');
Chrome(function (chrome) {
  with (chrome) {
    on('Page.loadEventFired', function(time) {
      send('Runtime.evaluate',{'expression': 'chrome.loadTimes()', returnByValue: true}, function(err, result) {
        //console.log(err, result );
      });
    });
    Page.enable();
    Page.navigate({'url': 'http://www.baidu.com'});
  }
});

请移步： 官方 chrome-remote-inte**ce

nodejs socket.io

功能强大，支持集成 WebSocket 服务器端和 Express3 框架与一身，使用简单，有兴趣者请移步： 官方 socket.io

WebSocket

协议

它是 HTML5 一种新的协议，实现了浏览器与服务器全双工通信，只需要一个握手动作，浏览器和服务器之间就形成了一个快速通道，然后进行数据互传。

优点：

1、交互时的 header 只有约 2Bytes
2、服务端可以主动推送数据给客户端

header 格式（握手时）：

request:

Cache-Control:no-cache
Connection:Upgrade
Host:localhost:9222
Origin:http://family.baidu.com
Pragma:no-cache
Sec-WebSocket-Extensions:permessage-deflate; client_max_window_bits, x-webkit-deflate-frame
Sec-WebSocket-Key:TKSQVug6zSIH4uzIyTYBcg==
Sec-WebSocket-Version:13
Upgrade:websocket
User-Agent:Mozilla/5.0 (Windows NT 6.3; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/35.0.1914.0 Safari/537.36

response:

Connection:Upgrade
Sec-WebSocket-Accept:HyjfMUpyYgWgkYLn/vDDf6rZLuk=
Upgrade:WebSocket

header 格式（交互时）：

request:

User-Agent: Fiddler
Content-Type: application/json; charset=utf-8
Host: fakewebsocket
Content-Length: 211

response:

FiddlerTemplate: True
Date: Fri, 25 Jan 2013 16:49:29 GMT
Content-Length: 51

查看 WebSocket 连接

DevTools

直接使用 DevTools，在控制台建立 WebSocket 连接并交互，在 Network 面板中直接显示

fiddler

自定义 fiddler 的规则，根据 WebSocket 特征提取信息并伪造 WebSocket 结构数据

因为伪造时，host 为 fakewebsocket，无法识别，所以通过 AutoResponder 伪造 respose 数据

请移步： Debug / Inspect WebSocket traffic with Fiddler

更多参考

• WebSocket 的原理及使用方法可参考阮一峰的新作： 《JavaScript 标准参考教程（alpha）》
• 数据格式相关内容可参考： Real-time data exchange in HTML5 with WebSockets
• 具体的协议格式参考： 官方
