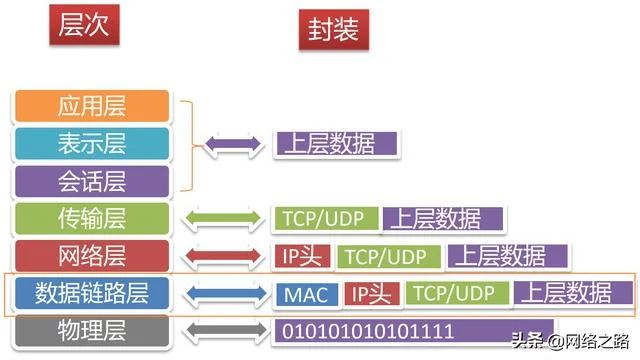

 OSI七层模型 根据OSI七层网络模型，任何设备要和另外一台设备通信时，都必须要知道对方的MAC地址。不然就没有办法在链路层封装数据，ARP就是用来自动获取MAC地址的一种技术。基本的ARP工作原理比较简单，我想大家之前肯定已经有所了解，在这里我们就不在累述了，今天要介绍的是ARP的一个变种：Proxy ARP，即代理ARP。 我们先来看看代理ARP的定义和适用场景： 定义：一个设备，通常是一台路由器，如果发现收到的ARP请求地址在不同的子网，就会以自己的MAC地址来回复ARP请求，这个ARP回复报文就被称作Proxy ARP。 适用场景：没有配置网关的终端（PC）想要访问不在同一个subnet的其它的设备时，就需要启用路由器的代理ARP功能。 下面咋们以一个完整的例子来解释代理ARP工作原理。 拓扑和说明  拓扑

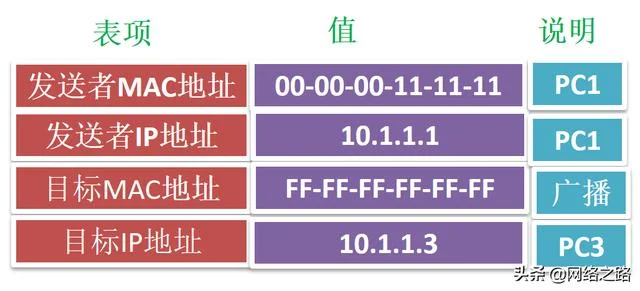

�6�7验证过程 步骤1：PC1的地址为10.1.1.1/16，则它会认为与之相连的subnet上所有的PC的网段都是10.1.0.0，即当PC1想和PC3通信时，它认为PC3的subnet也是10.1.0.0/16，所以它会向路由器发送ARP请求，以便获得PC3的MAC地址。 PC1发送的ARP请求内容如下：  ARP请求 步骤2：路由器收到PC1发送的ARP请求报文，却不会直接转发给PC3：因为路由器在默认情况下不会转发广播报文，更不会回复了，而ARP也是广播报文的一种。 步骤3：如果路由器启用Proxy ARP，此时才会回复ARP报文。

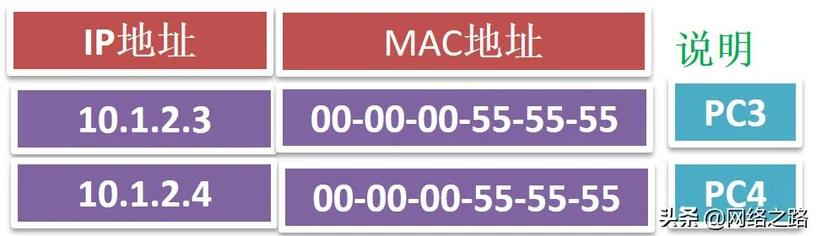

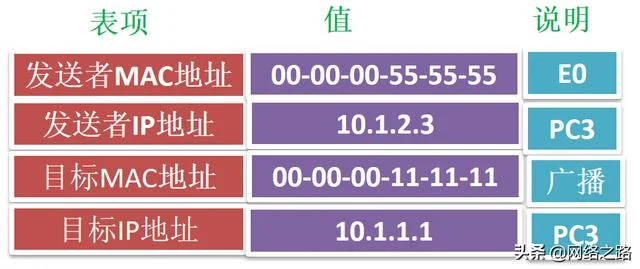

 ARP应答 步骤4：PC1收到ARP以后，就会更新自己的ARP表, 此时PC1并不知道自己被欺诈了，它认为是一个正常的ARP答复报文。 PC1的ARP表项：  ARP表项 步骤5：PC1有了这个ARP表项以后，以后所有发送给PC3的报文,目的MAC都会使用路由器E0接口的MAC地址来封装, 然后由路由器将这个报文转发给PC3，这样它们就能够正常通信了。 步骤6：如果PC1还想和PC4通信，也会触发Proxy ARP，最后形成如下的ARP表项  ARP表项 可以看到，PC3和PC4对应的MAC地址都是路由器E0接口的MAC. 小经验：如果我们在工作中看到这种多个IP地址映射到同一个MAC地址的情况，基本上就可以断定这个网络中启用了代理ARP。 代理ARP缺点 现在大家在工作中，基本上不会用到Proxy ARP了，因为它的适用场景太单一了。尤其是不需要配置网关这一条，咋们基本上遇不到，因为正常我们的PC获取地址都是有网关的，和外界通信都是通过网关进行的。 除了场景单一以外，Proxy ARP还有如下的缺点：

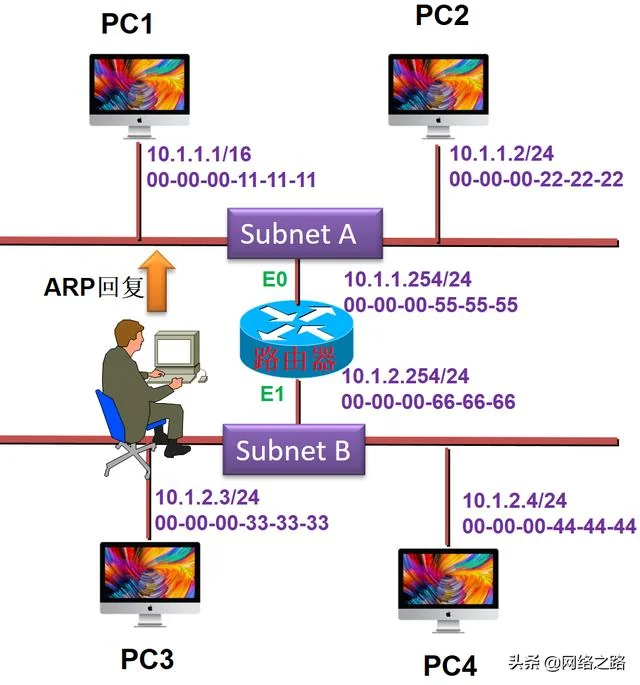

 中间人攻击 配置代理ARP 在思科的路由器上，默认就是开启代理ARP的，所以不需要配置。如果不想使用，可以在接口上disable代理ARP，配置的命令如下：
总结 各位看完这篇文档大家应该对代理ARP的试用场景和工作原理有所了解了吧？虽然不常用，但是“代理ARP“这个名词会经常听说，如果掌握了其工作原理，就可以装12，忽悠一下小白了：） 最后还是欢迎各位关注我的头条号，一起讨论网络知识，谢谢！ |
