1. 前言

本文只讲解实战应用，不会涉及原理讲解。如果想要了解iptables的工作流程或原理可参考如下博文。

具体操作是在PC机的VMware虚拟机上进行的，因此涉及的地址都是内网IP。在实际工作中也是一样的操作流程，只需要把涉及外网的地址改为公网IP即可。

1.1. 为什么有这篇文章？

原因是在日常工作中，我们都会在自己的电脑上安装VMware虚拟机，并由此实现一些业务系统【如：LNMP】或模拟线上的网络环境等。

而本文模拟的就是IDC机房或办公网的环境。机房内网服务器不能上外网，只能通过网关服务器上外网。而外网服务器想要访问机房内部的服务器，也只能通过网关服务器转发实现访问。

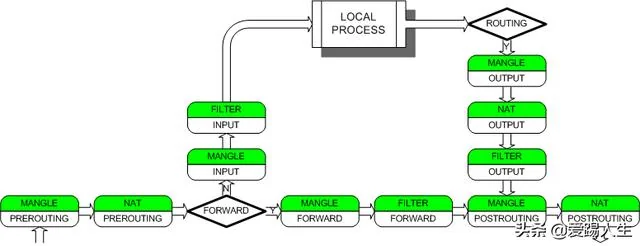

2. iptables表和链的工作流程

2.1. 常用操作

## 清空所有规则【默认是filter表】

iptables -F

iptables -X

iptables -Z

iptables -t nat -F

iptables -t nat -X

iptables -t nat -Z

## 查看规则

iptables -nL

iptables -nL -t nat

## 删除指定表指定链的指定行数据

iptables -t nat -D POSTROUTING 1

3. 涉及虚拟机网络设置

3.1. 内部服务器node01网络设置

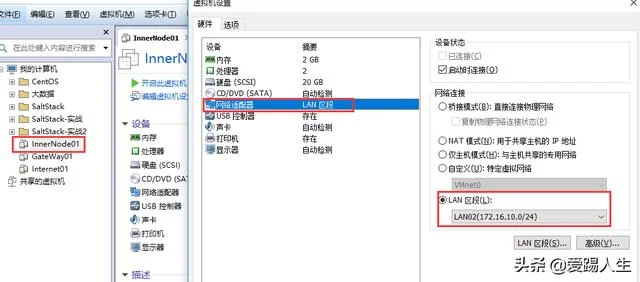

3.1.1. 内网设置【只有一个网卡】

备注：

使用LAN区段，那么本机登录该虚拟机也不行，也ping不通，不在同一个网段不能互访。只能通过网关服务器ssh跳转登录访问。

eth0配置：

[root@InnerNode01 network-scripts]# cat ifcfg-eth0

DEVICE=eth0

TYPE=Ethernet

ONBOOT=yes

NM_CONTROLLED=yes

BOOTPROTO=none

IPV6INIT=yes

USERCTL=no

IPADDR=172.16.10.10

NETMASK=255.255.255.0

GATEWAY=172.16.10.5

# 阿里云DNS

DNS1=223.5.5.5

DNS2=223.6.6.6

3.2. 网关服务器网络设置

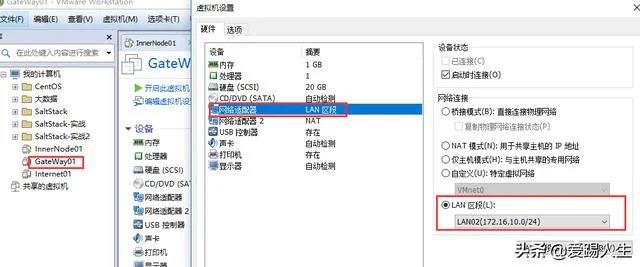

3.2.1. 内网设置

备注：

网关服务器的内网地址和内部服务器的地址在同一个网段。因此他们之间可以互访。

eth0配置：

[zhang@gateway01 network-scripts]$ cat ifcfg-eth0

DEVICE=eth0

TYPE=Ethernet

ONBOOT=yes

NM_CONTROLLED=yes

BOOTPROTO=none

IPV6INIT=yes

USERCTL=no

IPADDR=172.16.10.5

NETMASK=255.255.255.0

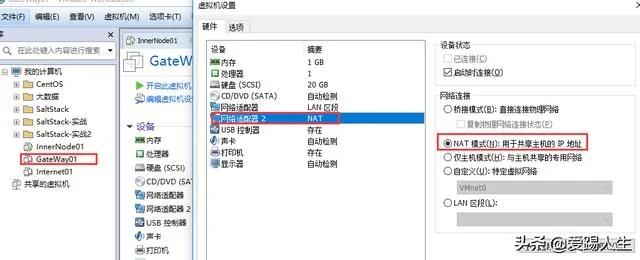

3.2.2. 外网设置【模拟的公网】

eth1配置：

[root@gateway01 network-scripts]# cat ifcfg-eth1

DEVICE=eth1

TYPE=Ethernet

ONBOOT=yes

NM_CONTROLLED=yes

BOOTPROTO=none

IPV6INIT=yes

USERCTL=no

IPADDR=10.0.0.5

NETMASK=255.255.255.0

GATEWAY=10.0.0.2

# 阿里云DNS

DNS1=223.5.5.5

DNS2=223.6.6.6

3.3. 外网服务器设置

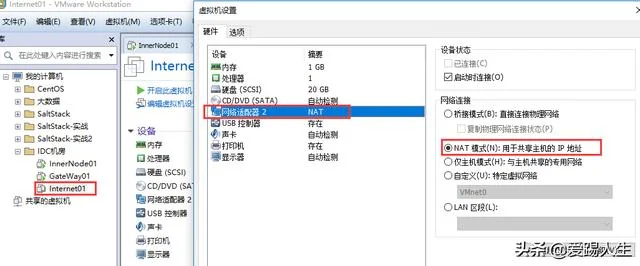

3.3.1. 外网设置【只有一个网卡】

eth0配置：

[root@internet01 network-scripts]# cat ifcfg-eth0

DEVICE=eth0

TYPE=Ethernet

ONBOOT=yes

NM_CONTROLLED=yes

BOOTPROTO=none

IPV6INIT=yes

USERCTL=no

IPADDR=10.0.0.8

NETMASK=255.255.255.0

GATEWAY=10.0.0.2

# 阿里云DNS

DNS1=223.5.5.5

DNS2=223.6.6.6

4. 简单的NAT路由器

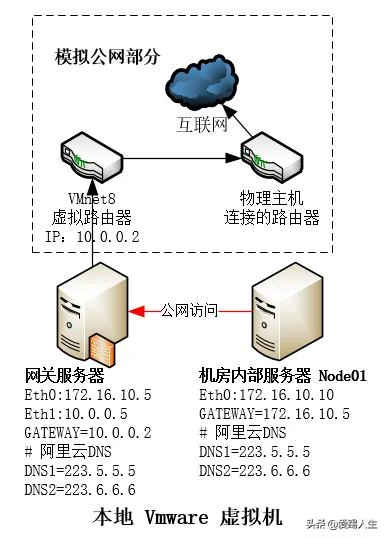

4.1. 网络架构

4.2. NAT需求介绍

网关2个网络接口

Lan口: 172.16.10.5/24 eth0

Wan口: 10.0.0.5/24 eth1

目的：实现内网中的节点服务器node01 IP：172.16.10.10（网段：172.16.10.0/24）可控的访问internet。

4.3. 网关服务器操作

1、网关机器开启linux的转发功能

[root@gateway01 ~]# tail /etc/sysctl.conf # 添加如下内容

…………

net.ipv4.ip_forward = 1

[root@gateway01 ~]# sysctl -p # 生效

2、网关机器iptables操作

iptables -P FORWARD DROP

将FORWARD链的策略设置为DROP，这样做的目的是做到对内网ip的控制，你允许哪一个访问internet就可以增加一个规则，不在规则中的ip将无法访问internet。

iptables -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT

这条规则规定允许任何地址到任何地址的确认包和关联包通过。一定要加这一条，否则你只允许lan IP访问没有用。

iptables -t nat -A POSTROUTING -s 172.16.10.0/24 -j SNAT --to 10.0.0.5

这条规则做了一个SNAT，也就是源地址转换，将来自172.16.10.0/24的地址转换为10.0.0.5。

有这几条规则，一个简单的nat路由器就实现了。这时你可以将允许访问的ip或网段添加至FORWARD链，他们就能访问internet了。

iptables -A FORWARD -s 172.16.10.10 -j ACCEPT # 允许单个地址 或者如下命令

iptables -A FORWARD -s 172.16.10.0/24 -j ACCEPT # 允许该网段

比如我想让172.16.10.10这个地址访问internet,那么你就加如上的命令就可以了。

3、保存iptables规则

iptables-save > /etc/sysconfig/iptables

4.4. 内部服务器node01测试

[root@InnerNode01 ~]# ping www.baidu.com # 查看是否可以ping通

PING www.a.shifen.com (180.97.33.108) 56(84) bytes of data.

64 bytes from 180.97.33.108 (180.97.33.108): icmp_seq=1 ttl=127 time=43.4 ms

64 bytes from 180.97.33.108 (180.97.33.108): icmp_seq=2 ttl=127 time=42.6 ms

64 bytes from 180.97.33.108 (180.97.33.108): icmp_seq=3 ttl=127 time=42.1 ms

^C

--- www.a.shifen.com ping statistics ---

3 packets transmitted, 3 received, 0% packet loss, time 2005ms

rtt min/avg/max/mdev = 42.114/42.735/43.420/0.561 ms

[root@InnerNode01 ~]#

[root@InnerNode01 ~]# telnet www.baidu.com 80 # telnet 是否可行

Trying 112.34.112.40...

Connected to www.baidu.com.

Escape character is '^]'.

5. 端口转发

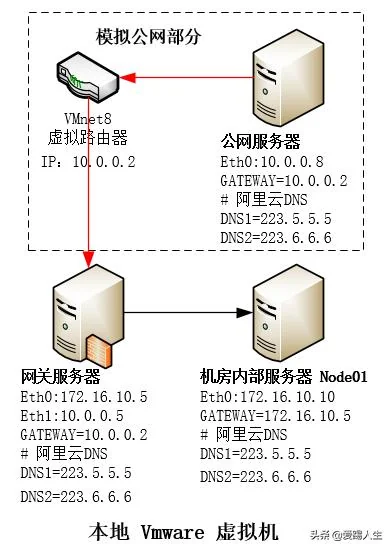

5.1. 网络架构

5.2. 端口转发需求介绍

内部机器1个网络接口

Lan内web server: 172.16.10.10:80

网关2个网络接口

Lan口:172.16.10.5/24 eth0

Wan口:10.0.0.5/24 eth1

目的：对内部server进行端口转发，实现internet 10.0.0.8（网段：10.0.0.0/24）用户【模拟外网机器】访问内网服务器172.16.10.10:80。

5.3. 网关服务器操作

1、网关机器开启linux的转发功能

[root@gateway01 ~]# tail /etc/sysctl.conf # 添加如下内容

…………

net.ipv4.ip_forward = 1

[root@gateway01 ~]# sysctl -p # 生效

2、网关机器iptables操作

iptables -P FORWARD DROP

将FORWARD链的策略设置为DROP，这样做的目的是做到ip的控制，你允许哪一个访问就可以增加一个规则，不在规则中的ip将无法访问。

iptables -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT

这条规则规定允许任何地址到任何地址的确认包和关联包通过。一定要加这一条，否则你只允许lan IP访问没有用。

iptables -t nat -A PREROUTING -d 10.0.0.5 -p tcp --dport 80 -j DNAT --to 172.16.10.10:80

如果你要把访问 10.0.0.5:80 的数据包转发到Lan内web server，用上面的命令。

好了，命令完成了，端口转发也做完了，本例能不能转发呢？不能，为什么呢？我下面分析一下。

本例中我们的FORWARD策略是DROP。那么也就是说，没有符合规则的包将被丢弃，不管内到外还是外到内。因此，我们需要加入下面的规则。

iptables -A FORWARD -d 172.16.10.10 -p tcp --dport 80 -j ACCEPT

3、保存iptables规则

iptables-save > /etc/sysconfig/iptables

5.4. 操作验证

1、在内部服务器监听80端口

## xshell标签1操作

[root@InnerNode01 ~]# nc -l 80 # 保持持续监听

## xshell标签2操作

[root@InnerNode01 ~]# netstat -lntup

Active Internet connections (only servers)

Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name

tcp 0 0 0.0.0.0:111 0.0.0.0:* LISTEN 808/rpcbind

tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN 1971/nc ### 可见80端口已经监听成功

tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN 1099/sshd

tcp 0 0 127.0.0.1:25 0.0.0.0:* LISTEN 1355/master

2、在外网服务器Telnet

[zhang@internet01 ~]$ telnet 10.0.0.5 80

Trying 10.0.0.5...

Connected to 10.0.0.5.

Escape character is '^]'.

^]

telnet> quit

Connection closed.

由上可知，外网服务器（10.0.0.8）访问内部服务器（172.16.10.10:80）成功。
