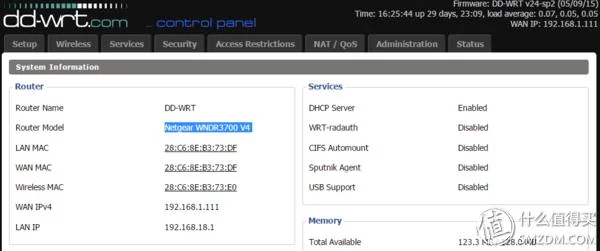

 前言 这一篇主要讲如何利用All in One Home Server实现企业级路由需求。相信本篇一定会比上一篇招来更多的吐槽，善哉善哉！ 其实，家用路由器在中国家庭中已经相当普及了。家用路由器的牌子很多，从销量最大的TP-LINK，到洋品牌的NetGear，Cisco，再到新进的小米（最近小米的404门也是够热闹的），360（一提360路由，不由得不想起孕妇模式....）等。价格呢，从几十元到几百元乃至上千，不一而足。从京东路由器的销量上可以看出，大多数家庭用的是150元以下较为低端的路由器。 还有一小部分有一定追求的同学（我估计这部分中很多都潜伏在张大妈），会去研究路由器的规格，比如主芯片的CPU性能，内存大小，天线多少，以及能否刷各种第三方固件（TOMATO，DD-WRT，Open-WRT....）。其实，家用路由器的处理器速度在500Mhz左右，内存不小于128M，应该就能够满足99%的家庭需要。比如我用了一年多的Netgear WNDR3700 V4（刷DD-WRT），就是不错的选择。  而顶级的家用路由器，如Netgear R8000（处理器ARMv7双核1GHz），或是Buffalo WXR-1900DHP（内存512M），简直可以说是Bigger爆表，是小众中的小众了。 然而我下面要介绍的，那可是比小众中的小众还要小众的玩法：利用虚拟化，几乎无成本的（应该算是利用闲置资源）构建正版且免费的企业级路由器，同时以满足各种可（奇）能（葩）的要求。

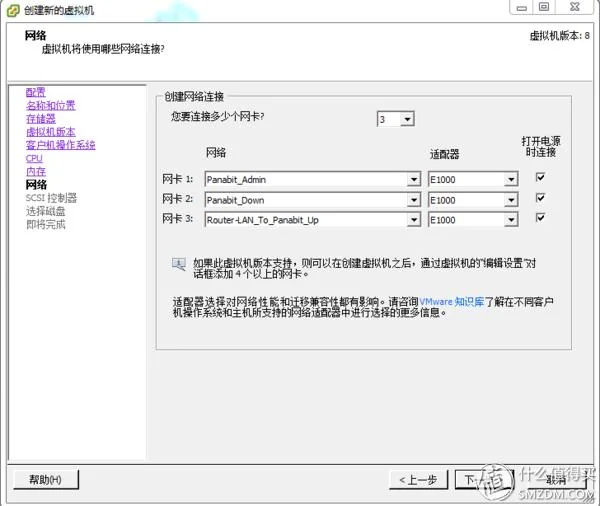

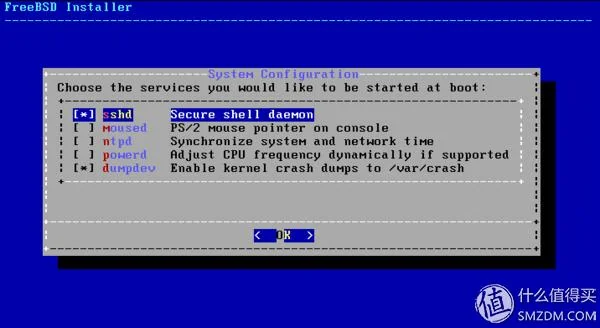

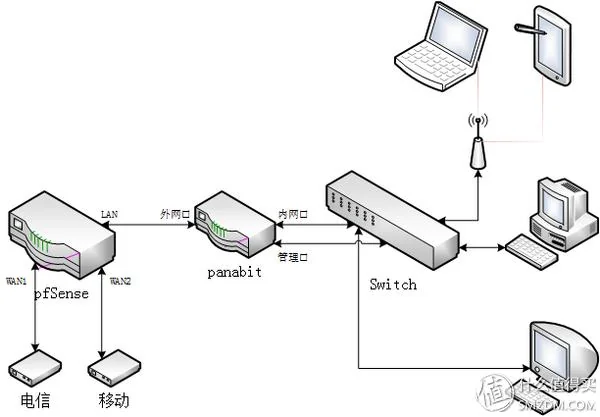

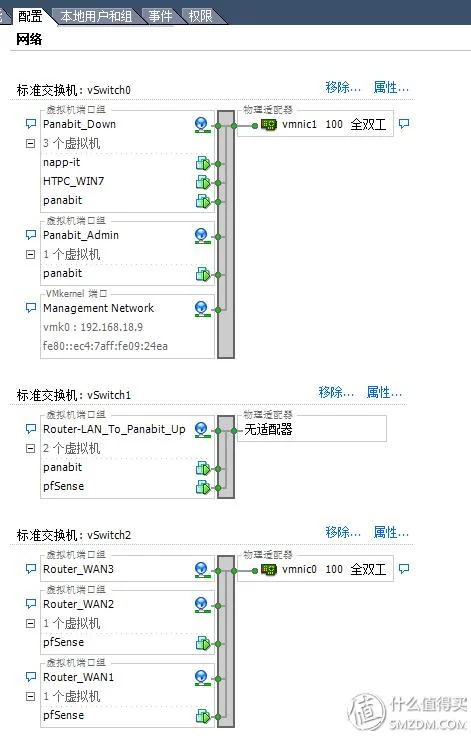

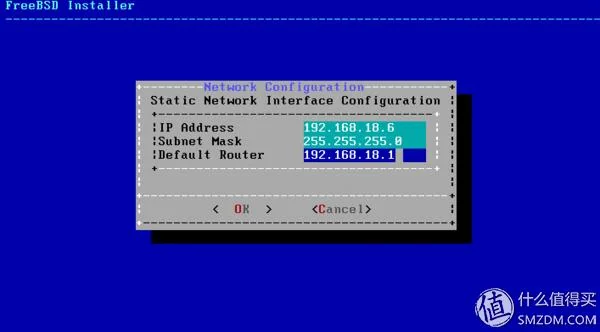

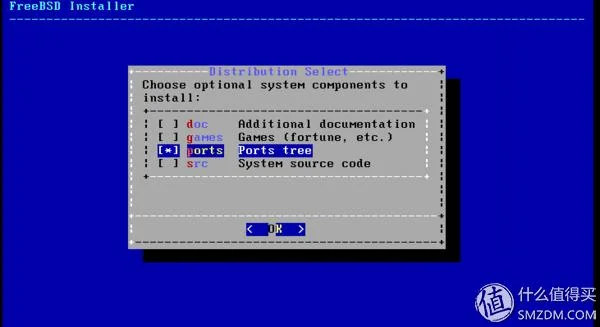

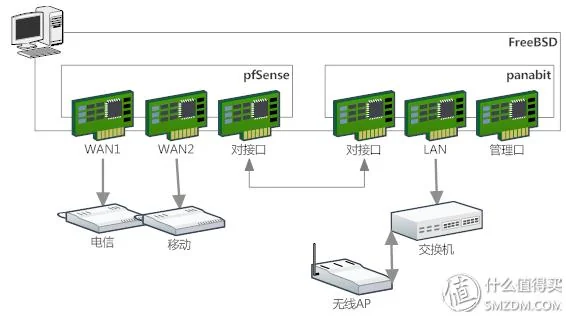

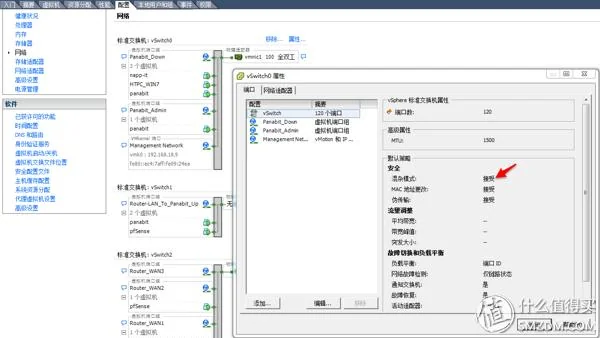

类似的方案有很多，我选择的是pfSense+panabit。 pfSense是一个基于FreeBSD，专为防火墙和路由器功能定制的开源版本，并以可靠性著称。在软路由中，pfSense的性能可能算不上顶尖（但绝对够用了），最大的优点是防火墙功能非常给力。 panabit同样基于FreeBSD，是一个流处理能力超强（据说可以到双向40G转发能力）的流控系统，有很全的应用匹配规则。 pfSense和panabit分工协作：pfSense负责路由和防火墙功能，panabit负责做业务流识别，整形和优先级调度。最给力的是两者都有免费版本，没有侵权风险，还不用焦虑升级问题！！！功能强大不花钱，相当于科学家会武术，流氓都挡不住！肯定会有不少同学推荐RouteOS，海蜘蛛，Wayos等，这些软路由都非常不错，不过这些要么没有官方的免费版本，要么偶尔才会有免费license提供，这里就不推荐了。 方案简介 网络大致的连接方案如下：  如果不使用虚拟化，改为在一台物理机上安装pfSense+panabit。需要系统提供6个网口，结构如下：  但是如果用ESXi做虚拟化，只需要两个物理网口就可以了。而且可以把两套系统完美分隔开，结构如下：  利用存储服务器的硬件，几乎可以无成本的就可以搭建这套企业级的路由服务器。 ESXi真乃神器也！！ 第一步、更改ESXi虚拟交换机的配置 为了pfSense虚拟机可以工作在网桥模式，需要先使能vSwitch0和vSwitch1的混杂模式。  第二步、panabit 的安装和配置 由于方案限制，在没有安装好panabit之前，从内网是无法连接到pfSense的内网口的。所以，为了简单起见，我们先安装panabit，再安装pfSense。 pfSense路由器其实带了很强的队列调度和流量整形的功能，不过相比panabit就是小巫见大巫了。专业的事，应该交给更专业的选手来做。 panabit有一键安装版下载，下载地址。但是由于这个版本是超精简版本，导致安装VMWareTools会非常麻烦。怕折腾的同学请选择这个，可以跳过第一至第三步（不过我建议，既然你已经开始折腾了，就再坚持一下下吧）。对于不折腾不舒服斯基，推荐先安装一个标准的FreeBSD(一定要安装32位版本，panabit还不支持64位系统)，再安装panabit。FreeBSD9.3 32位下载地址，panabit升级包下载地址。 A. 安装FreeBSD9.3 安装FreeBSD虚拟机的方法和安装其他虚拟机是相似的，就不一一说了。磁盘分配3G，内存1G，网卡分配3个。  此外在选择FreeBSD组件时，一定要选上ports，为后期安装Perl语言以及VMWareTools做准备。  为第一个网口（panabit的管理口）配置一个静态IP地址  使能SSHD（随后需要用SSHD上传panabit升级包）。  安装完系统需要重启虚拟机。 B. 安装VMWareTools（对于ESXi，每个虚拟机总是推荐要安装VMWareTools的） 安装perl和compat6x库（此时虚拟机需要联网，由于这个时候pfSense还没有配置好，请保持原来的路由器处于工作状态）

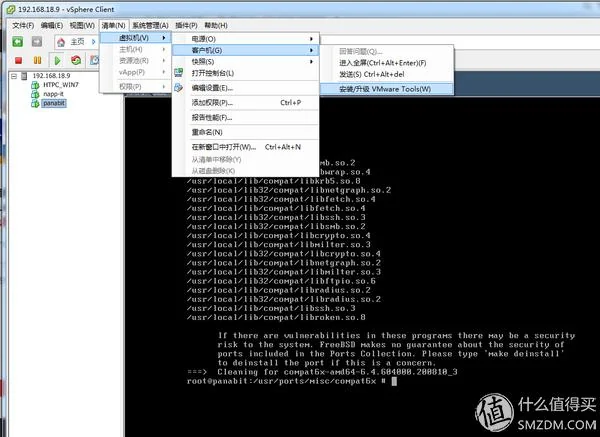

FreeBSD系统安装VMWareTools

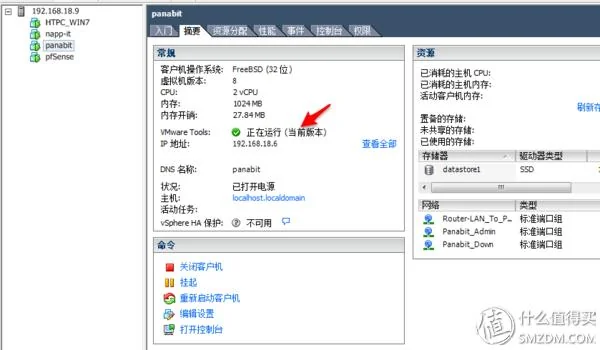

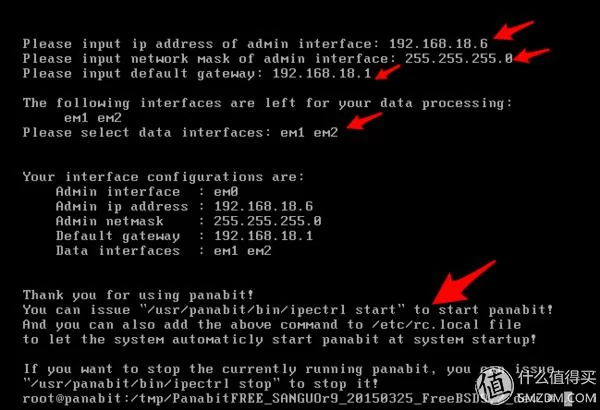

判断VMWareTools是否安装好了  C. 安装最新的panabit升级包 先修改FreeBSD的ssh配置，使得可以使用root用户登录。编辑/etc/ssh/sshd_config文件，将一行“#PermitRootLogin no”修改为“PermitRootLogin yes”。然后下发命令“/etc/rc.d/sshd reload”重启sshd服务。 通过WinScp（使用root的帐号和密码）将最新的panabit升级包（目前是PanabitFREE_SANGUOr9_20150325_FreeBSD9.2_dev.tar.gz）上传到虚拟机的/tmp目录。 执行下面的黑体命令，安装panabit升级包。 编辑/etc/rc.local文件，添加一行“/usr/panabit/bin/ipectrl start”。

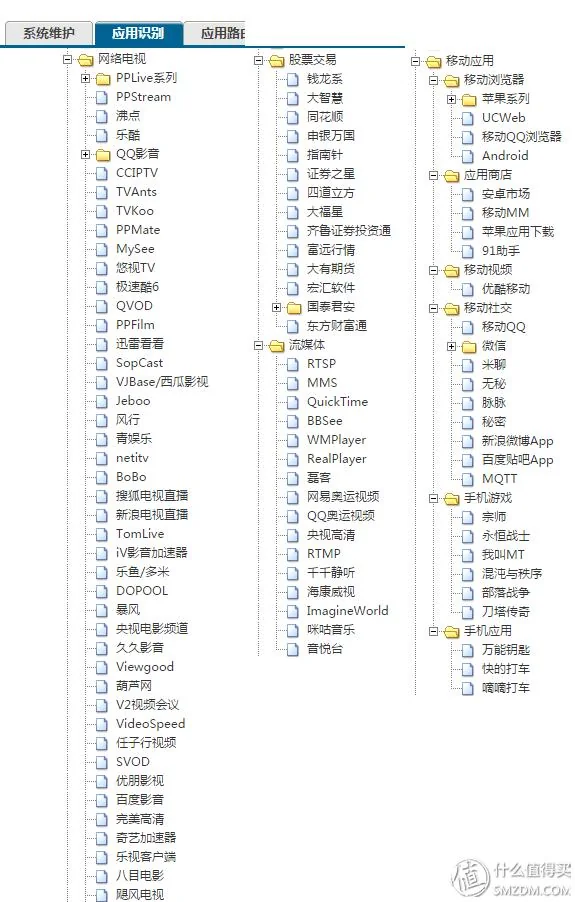

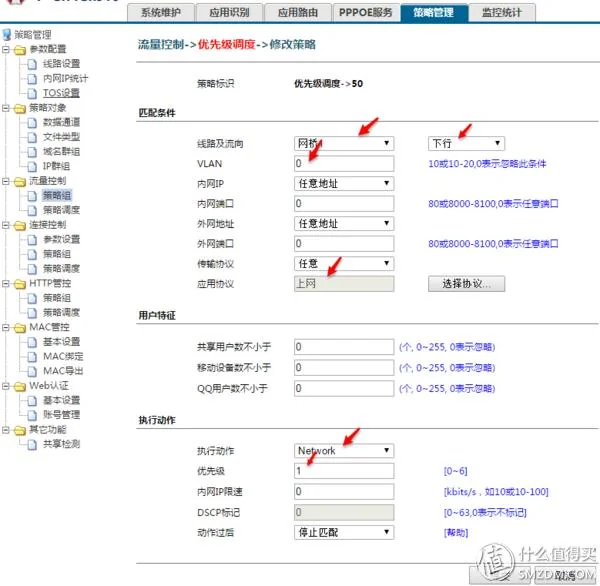

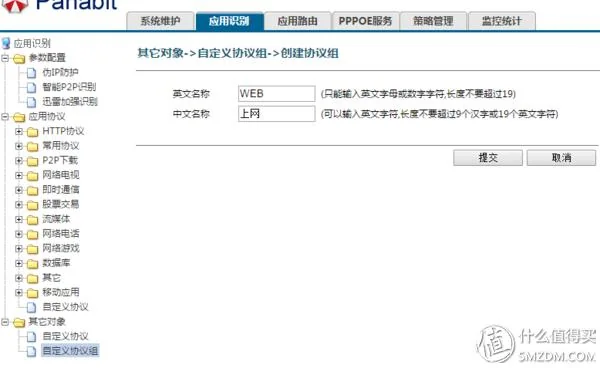

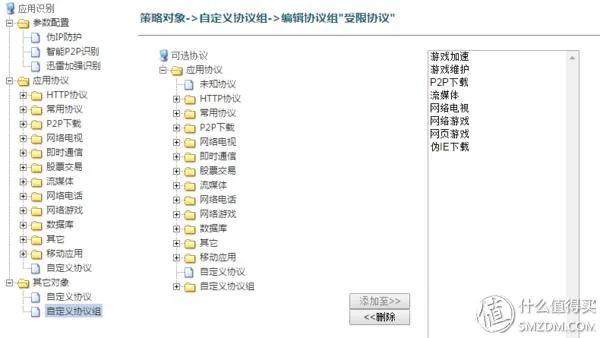

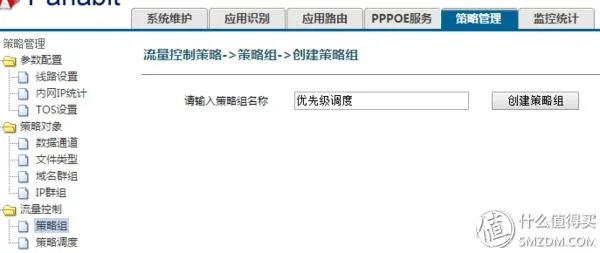

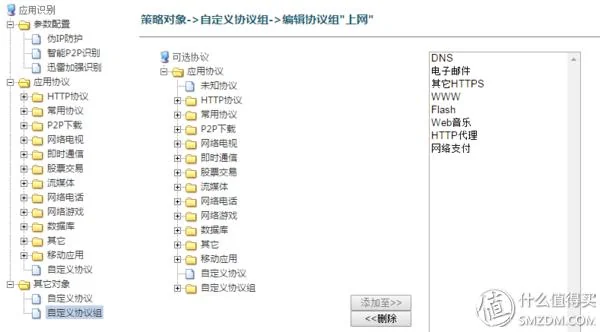

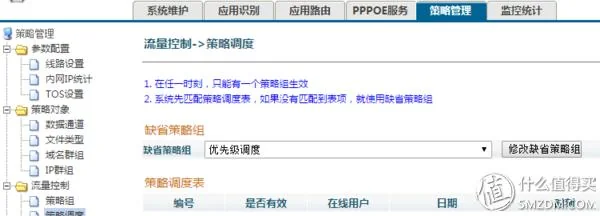

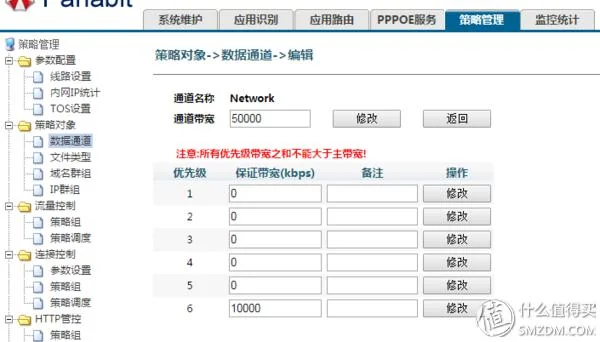

 D. panabit的配置 管理接口分配IP，然后就可以通过“https://ip/” 来配置panabit了。默认的用户名为：admin，和密码为：panabit。 配置上行和下行数据接口，选择“网桥1”，同时注意不要把内网口和外网口配反了。  panabit关于网络服务质量的配置非常多。下面先讲一个非常简单的用法，更多的用法大家自己去研究吧。针对不同的网络应用，配置不同的优先级。 panabit支持非常多种网络应用的识别，多到我感觉有点多余的地步，试着摘了一部分。  首先添加一个高优先级的应用协议组“上网”，应用识别->自定义协议组->创建协议组，给协议组起个名字，然后点击提交。  为该协议组添加应用，有各种你想得到想不到的应用可选。我添加的应用有：DNS，电子邮件，其他HTTPS，WWW，Flash，Web音乐，HTTP代理和网络支付。  再添加一个低优先级的应用协议组“受限协议”，添加如下应用。  在策略管理中增加一个数据通道“NetWork”，按照办理的宽带带宽，配置通道带宽。 为该通道编辑每个优先级调度的保证带宽。按照我的理解，最高优先级调度不需要配置保证带宽，只需要为低优先级调度配置一个较小的保证带宽即可（为了低优先级调度不至于被饿死）。我的配置里，只用了1和6两个优先级，家里是50M光纤，所以就为优先级6配置10M的保证带宽。  在策略管理里创建一个策略组“优先级调度”。  为这个策略组添加策略，将下行的“上网”协议的优先级设置为1，放到数据通道“Network”中。  将下行的“受限协议”协议的优先级设置为6，放到数据通道“Network”中。配置完，如下图。  最后在策略调度中，将“优先级调度”设置为缺省策略组。  这样，一个最简单的调度规则就可以使用了。 第三步，pfSense A. 下载和安装

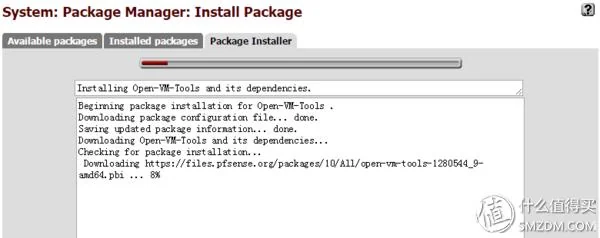

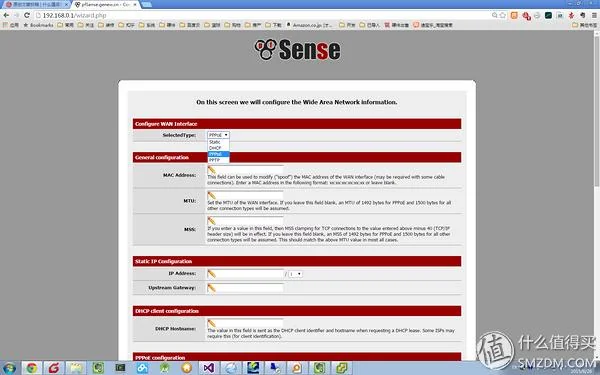

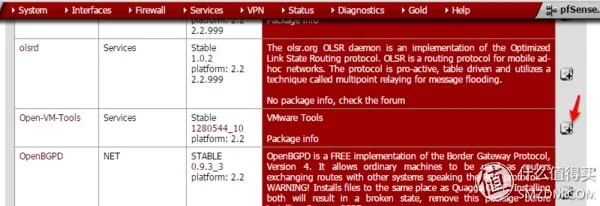

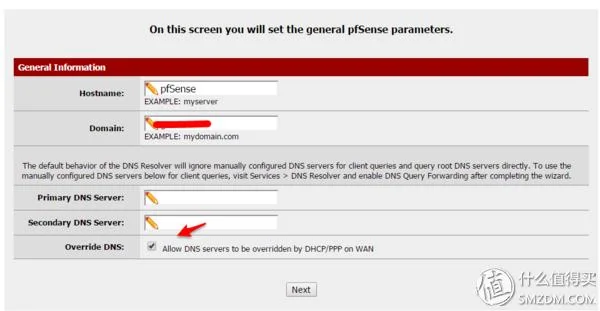

 B. 配置 通过web登录到“IP:80”来管理pfSense路由器，默认的登录用户是admin,密码是pfsense。第一次登陆，会有一个用户指引，帮助你完成最初的配置。 Hostname随便配。  设置时间同步服务器和时区，这一步还是比较重要的，不配对有可能造成无法升级或安装扩展包。  配置WAN口，根据自家运营商的情况配。一般ADSL是PPPoE，光纤接入很多都是DHCP了。  配置LAN口IP和掩码  更改pfSense的密码  点击Reload，路由器就可以使用了。  此时，请一定要安装VMWareTools。方法是：通过web登录路由器，点击 System>Packages。然后在“Available Packages”中选择“Open-VM-Tools”，并点击安装。（有可能需要disble WAN口的IPv6才行）。   关于其他配置和应用，有详细的教程，请看这篇（中文）～～以及这篇（英文，官方）。 补充说明：

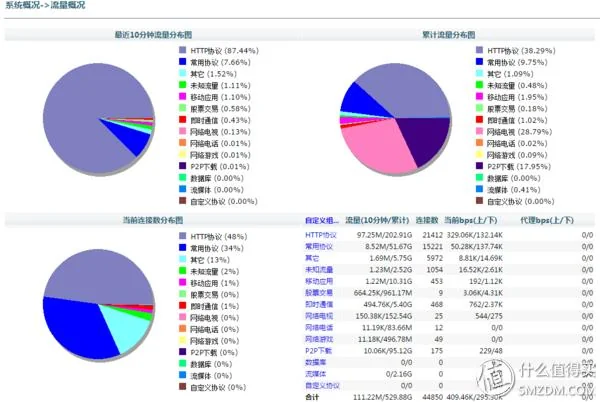

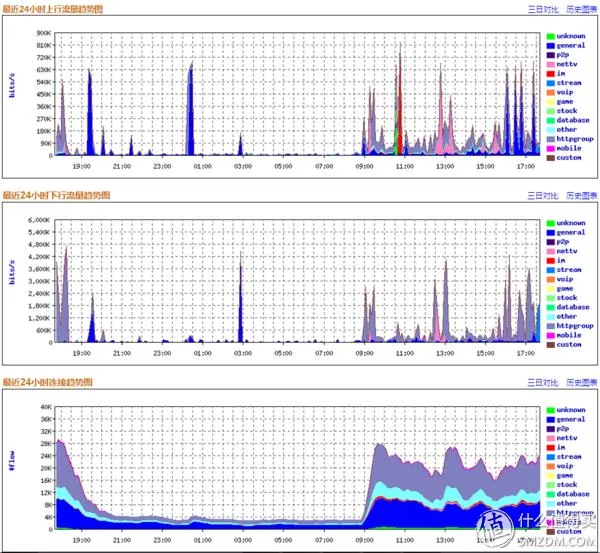

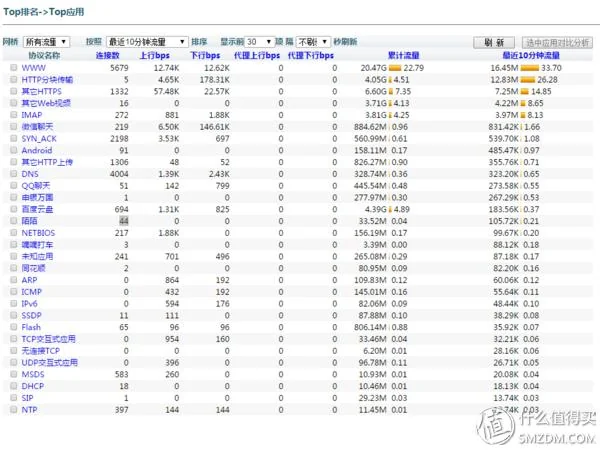

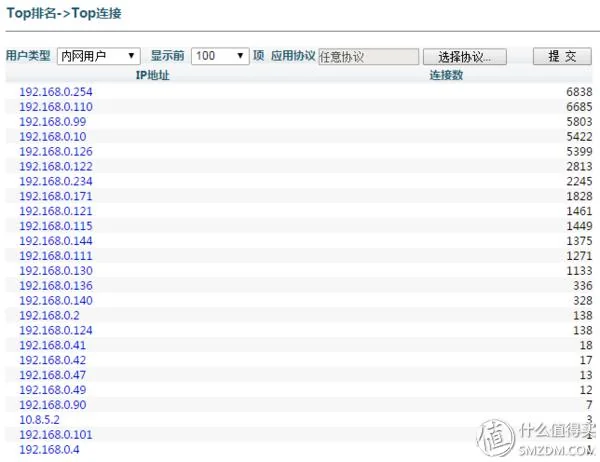

总结 写了半天，怎么才能体现出pfSense+panabit的优越性呢？想了半天，还真不好写。 最后还是举个例子吧。本人目前在某公司的杭州分部工作。一共十来个人，一共有二三十个终端设备（电脑＋手机）的上网需求。由于人数比较少，所以总部一直没有给我们配专用的企业路由器，而是拿一个家用路由器凑合着用（屌丝公司......）。于是时不时就会发生网络没响应，或者路由器死机的情况，民怨极大。 自从我上个月引入了ESXi＋pfSense＋panabit的组合（硬件是7年前的Q35+E8400），十几个人挤一个4M的小水管，居然再也没有发生过网络不可用的故障。即使有多个人同时下载，也不会影响上网查询资料。好评率爆棚啊！！ 下面是一些panabit的统计截图：     老实说，这篇文章只讲到了一些皮毛，仅供入门而已。网上有各路大神对pfSense和panabit的各种玩法，建议大家上网搜搜，保证能够大开眼界。 本文源自什么值得买 |
