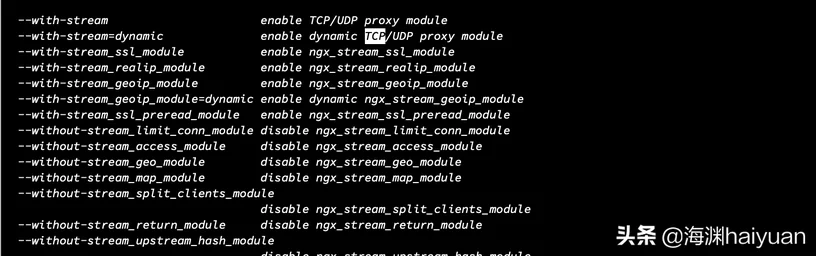

nginx––– tcp and udp 代理Introductionnginx 反向代理一般都是7层代理，进行http/https 协议层的转发；说起4层代理，一般想到的都是lvs 和 haproxy 这些；目前nginx新版本已经支持 4层 (tcp,udp) 代理； 在Nginx1.9.0版本之前，TCP代理一般会使用Haproxy或Nginx的第三方包nginx_tcp_proxy_module。但Nginx在1.9.0版本之后加入了ngx_stream_proxy_modulea，它提供了TCP代理，只需在编译Nginx时加入––ngx_stream_proxy_module即可。 在1.9.13版本之后，Nginx加入了对UDP（UserDatagramProtocol）代理的支持，因此可以使用Nginx来代理DNS的UDP端口； Install[root@network-test nginx-1.19.2]# ./configure --help
# --with-stream 开启tcp/udp 代理；一般是初次安装的时候使用；
# --with-stream=dynamic 动态开启tcp/udp;存量已安装的nginx 下动态支持
# 这次使用动态升级的方法，在原始参数后面添加 –with-stream=dynamic

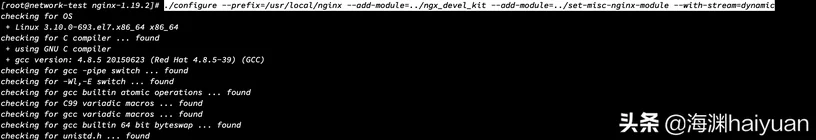

./configure --prefix=/usr/local/nginx --add-module=../ngx_devel_kit --add-module=../set-misc-nginx-module --with-stream=dynamic
# make编译 ，切记不要install，执行install 会有覆盖的情况，可能会影响存量的业务或配置，需要注意
make

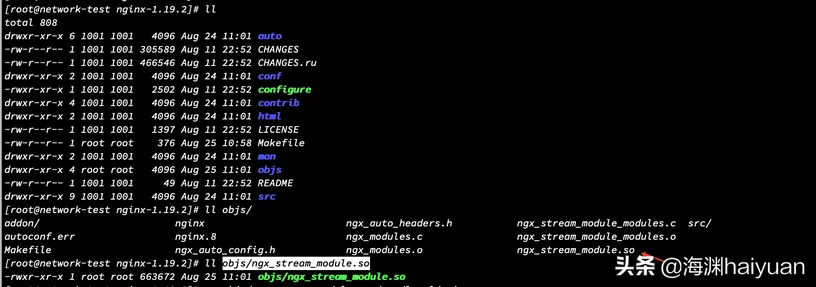

# 当前目录objs中会存在 编译好的 ngx_stream_module.so
ll objs/ngx_stream_module.so
# 将对于文件cp 到 存量已安装的目录
mkdir /usr/local/nginx/modules
cp objs/ngx_stream_module.so /usr/local/nginx/modules/
# 编辑 nginx.conf ; reload 或 重启服务
# load_module modules/ngx_stream_module.so;

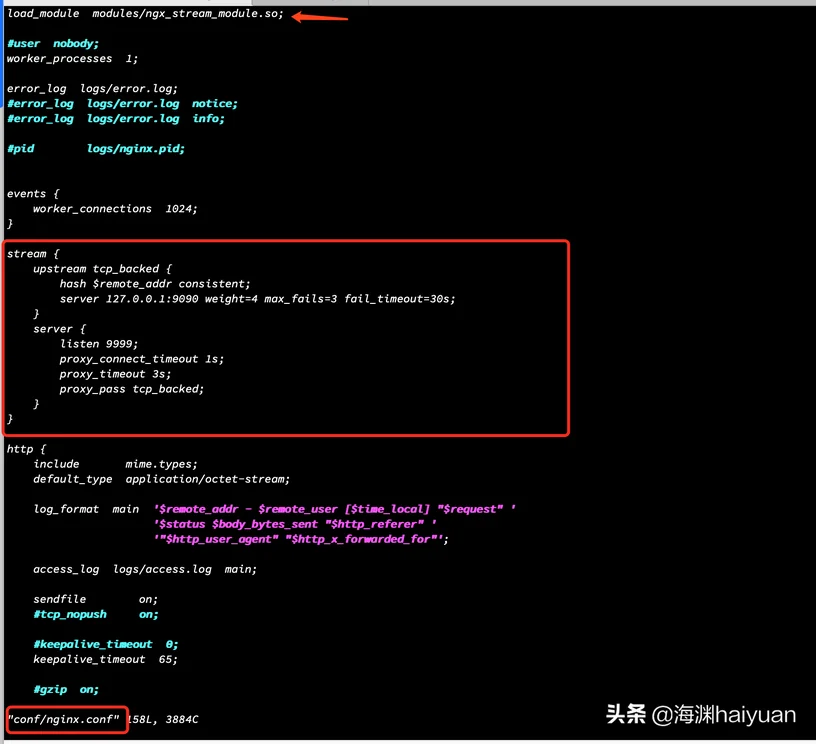

[root@network-test nginx]# head -n 30 conf/nginx.conf | grep -v '^$'
load_module modules/ngx_stream_module.so;
#user nobody;
worker_processes 1;
error_log logs/error.log;
#error_log logs/error.log notice;
#error_log logs/error.log info;
#pid logs/nginx.pid;
events {
worker_connections 1024;
}
stream {
upstream tcp_backed {
hash $remote_addr consistent;
server 127.0.0.1:9090 weight=4 max_fails=3 fail_timeout=30s;
}
server {
listen 9999;
proxy_connect_timeout 1s;
proxy_timeout 3s;
proxy_pass tcp_backed;
}
}

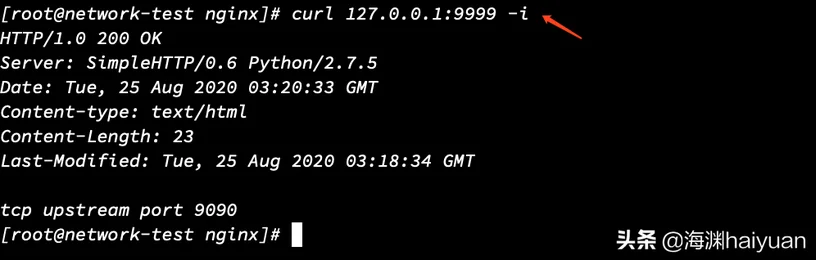

 Configuring TCP OR UDP Load BalancingTCP代理在stream指令块内进行声明，位于main内，和http指令块同级。 反向代理的upstream支持DNS域名（如ip_hash、socket）配置、权重即故障转移（如max_fails）配置。 当proxy_pass代理TCP时，没有http://前缀，注意配置时不要写错。 支持和HTTP一样的连接超时参数proxy_timeout、proxy_connect_timeout。

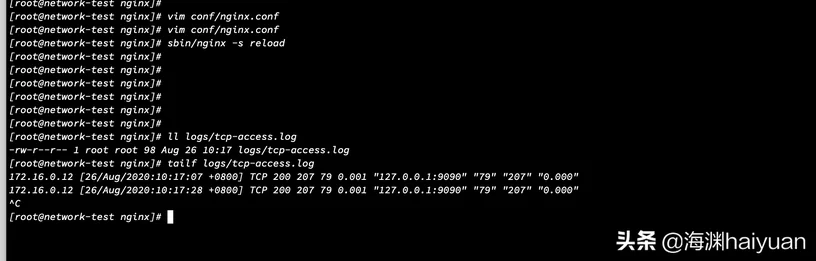

在实操这里时，需要提到一点是，一般4层代理是没有转发日志的；比如lvs ；nginx 这里使用tcp/udp 代理时是可以配置转发日志的； 配置方法： 在nginx.conf stream 中配置对应log_farmart; stream {
log_format tcp_proxy '$remote_addr [$time_local] '
'$protocol $status $bytes_sent $bytes_received '
'$session_time "$upstream_addr" '
'"$upstream_bytes_sent" "$upstream_bytes_received" "$upstream_connect_time"';
access_log logs/tcp-access.log tcp_proxy ;
open_log_file_cache off;
#include /etc/nginx/conf.d/*.stream;
upstream tcp_backed {
hash $remote_addr consistent;
server 127.0.0.1:9090 weight=4 max_fails=3 fail_timeout=30s;
}
# proxy_bind $remote_addr transparent;
server {
listen 9999;
proxy_connect_timeout 1s;
proxy_timeout 3s;
proxy_pass tcp_backed;
}
}
配置经验 - 测试发现nginx会等待session结束才会记录到日志文件；
- session日志只是tcp层面的记录，包括session时间，发送接收字节数等等；
- session内部发送日志(比如一个socket连接建立起来以后，多次发送心跳数据）需要在应用层面才能记录；
常见指令： TCP代理还包含其他很多指令，下面将介绍一些常用的指令。 指令：proxy_bind
语法：proxy_bind address [transparent] | off;
默认值：无
环境：stream、server
含义：如果此配置为off，则表示请求将会使用系统自动分配的本地IP地址，即后端服务看不到用户的真实IP地址；
如果配置为“proxy_bind $remote_addr transparent;”，则后端服务可以看到用户的真实IP地址。

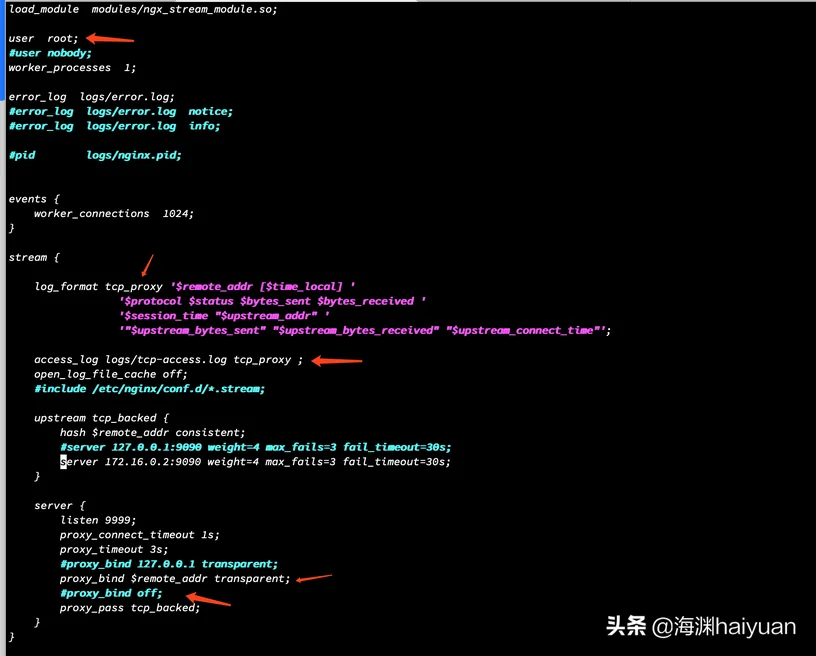

为了使参数生效，需要以超级用户权限运行Nginx的worker进程，并配置核心路由表以截获反向代理服务器的网络流量。 查看nginx upstream 服务的业务日志，在proxy_bind address off 的配置下，upstream 服务日志显示为 nginx 本地ip： 直接配置该参数后，抓包看的话，是可以看到向RS 转发的ip 从 nginx 本身的ip 变成了 client 真实ip； 不过在开启时，可能出现后端RS 无法正常响应的情况；需要以超级用户权限运行Nginx的worker进程，并配置核心路由表以截获反向代理服务器的网络流量。 代理服务器上需要配置iptables 以及对应路由表信息；上游服务器也要指向对应的网关； 这部分的配置，也找到了一些文档；不过部署的测试环境，一直没调通 o(╥﹏╥)o ；所以这部分暂时不细写；
 指令：proxy_download_rate
语法：proxy_download_rate rate;
默认值：proxy_download_rate 0;
环境：stream、server
含义：设置后端服务器读取数据的速度。速度定义为字节每秒。
默认值为0，表示禁用限速。
限速设置的值对每个连接都有效。
指令：proxy_next_upstream
语法：proxy_next_upstream on | off;
默认值：proxy_next_upstream on;
环境：stream、server
含义：当无法与当前的后端服务器建立连接时，该指令用来确定是否将客户端连接传递给下一台后端服务器。这可能会受到尝试次数（proxy_next_upstream_tries）和时间（proxy_next_upstream_timeout）的影响。
指令：proxy_next_upstream_timeout
语法：proxy_next_upstream_timeout time;
默认值：proxy_next_upstream_timeout 0;
环境：stream、server
含义：设置传递连接到下一台后端服务器的时间。默认值为0，表示关闭这个限制。
指令：proxy_next_upstream_tries
语法：proxy_next_upstream_tries number;
默认值：proxy_next_upstream_tries 0;
环境：stream、server
含义：设置传递连接到下一台后端服务器的尝试次数。默认值为0，表示关闭这个限制。
指令：proxy_pass
语法：proxy_pass address;
默认值：无
环境：server
含义：设置被代理的服务器地址。地址可以是一个域名，也可以是IP地址加端口号。从Nginx1.11.3版本开始支持配置变量，如“proxy_pass $upstream;”。
指令：resolver
语法：resolver address ... [valid=time] [ipv6=on|off];
环境：stream、server含义：在进行DNS解析时，该指令用于对upstream中出现的域名进行IP地址解析，然后将请求代理到解析到的IP地址上；
Valid=time表示DNS解析后的缓存时间，使用缓存时间可以减少DNS解析的次数；
关于ipv6=on|off，如果设置为on，则表示在查询IPv4（Internet Protocol version 4，互联网协议版本4）无果后会继续查询IPv6（Internet Protocol Version 6，互联网协议版本6），如果不需要查找IPv6，可以配置为off，以缩短查找时间。
指令：resolver_timeout
语法：resolver_timeout time;
默认值：resolver_timeout 30s;
执行阶段：stream、server
含义：设置解析DNS的超时时间，如果超时，DNS会使用上一次解析到的IP地址。
指令：proxy_protocol_timeout
语法：proxy_protocol_timeout timeout;
默认值：proxy_protocol_timeout 30s;
环境：stream、server
含义：设置读取proxy协议头的时间。如果在所设置的时间内没有发送完整的报头，则关闭连接。
实战经验 1.指令nginx_tcp_proxy_module和ngx_stream_core_module都可以在TCP代理中使用。其中ngx_stream_core_module包含有关日志记录的一些常用变量，通过这些日志信息可以分析每个TCP请求的情况。 2.在做TCP代理时，Nginx代理节点服务器可能不止一台，可以使用DNS轮询或LVS（LinuxVirtualServer，Linux虚拟服务器）等功能对Nginx进行负载均衡。 3.Redis属于单核服务，所以在一台服务器上启动多个Redis实例是很正常的。如果多个Redis从库部署在同一台服务器上，可以通过TCP代理进行转发，否则会因为端口不一致，导致配置非常烦琐。
引用资料相关nginx 官网链接和参考资料： https://docs.nginx.com/nginx/admin-guide/load-balancer/tcp-udp-load-balancer/ http://nginx.org/en/docs/stream/stream_processing.html http://nginx.org/en/docs/stream/ngx_stream_log_module.html#open_log_file_cache http://nginx.org/en/docs/stream/ngx_stream_core_module.html http://nginx.org/en/docs/varindex.html http://nginx.org/en/docs/http/ngx_http_proxy_module.html#proxy_bind https://github.com/vislee/leevis.com/issues/142 http://nginx.org/en/docs/http/ngx_http_proxy_module.html#proxy_bind https://www.nginx.com/blog/ip-transparency-direct-server-return-nginx-plus-transparent-proxy/ https://pengpengxp.github.io/archive/before-2018-11-10/2017-06-27-%E4%BD%BF%E7%94%A8nginx%E7%9A%84proxy_bind%E9%80%89%E9%A1%B9%E9%85%8D%E7%BD%AE%E9%80%8F%E6%98%8E%E7%9A%84%E5%8F%8D%E5%90%91%E4%BB%A3%E7%90%86.html#tproxy_sum |
