经常有学生问，一个企业的基本配置一般会有哪些？能不能给一个配置模板什么的？

如果是家用网络，边界光猫或者路由器上的配置基本上是一样的，无非填写用户名密码，选择拨号，然后开启DHCP，开启WIFI就OK了。

但是企业网，边界路由器的配置还真不是完全一样的！

因为每个企业的架构不同，比如有没有防火墙？防火墙是什么模式？有没有三层交换机？内网网关在哪？是否有冗余网关？等等。

NAT是上网必用技术之一

NAT的主要功能是可以在内网配置私有地址，然后在边界设备上统一转换为公有地址再访问互联网，这样就不需要为内网的每个终端配置公有地址了，不但节约了地址，而且节约了费用。

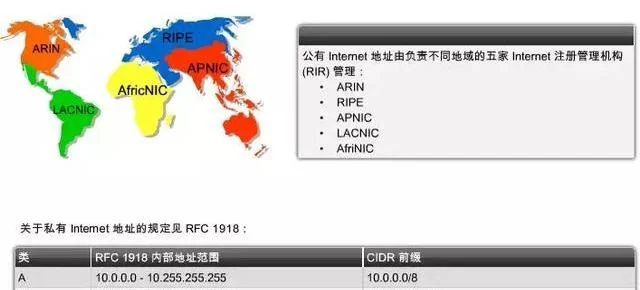

IPv4的地址总数才接近43亿个，然而现在全球有多少人口需要上网？有多少设备需要联网？

所以其实这个地址数量是远远不够的，如果不是NAT，IPv4也早就耗光了，但是也说不定IPv6应用的就更快了？

其实和我们学习一样，很多时候能力是逼出来的，自己都不知道自己的潜力到底有多大。

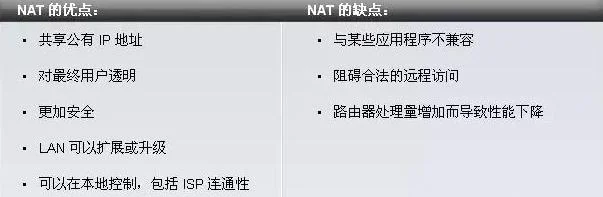

所以，NAT有优点也有缺点：

从应用的角度来说，NAT的基本应用场景主要有下面3个：

1对1转换：即有一个私有地址，就对应一个公有地址，这样根本不节约地址，有什么用呢？主要实现端口的静态映射。

多对多转换：即有很多的私有地址，对应很多的公有地址，谁先来谁先转换，用完为止。

多对1转换：这也是最常见的配置，即有很多的私有地址，只有一个公有地址，比如家庭、一般的小型公司，基本都是这样的配置。（有时候ISP送了多个公有地址，所以也可以配置多个多对1的组合）。

下面通过实例帮助大家更好的理解。

— 实验1 —

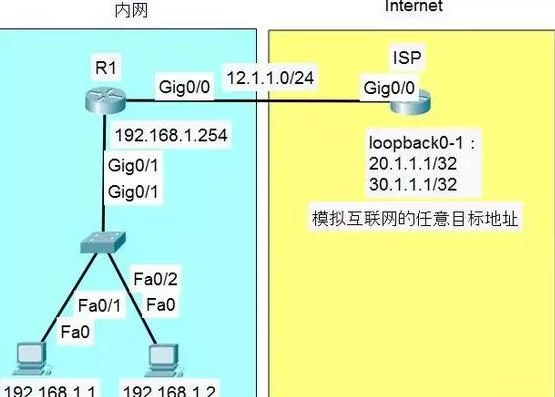

思科静态NAT配置（1:1）

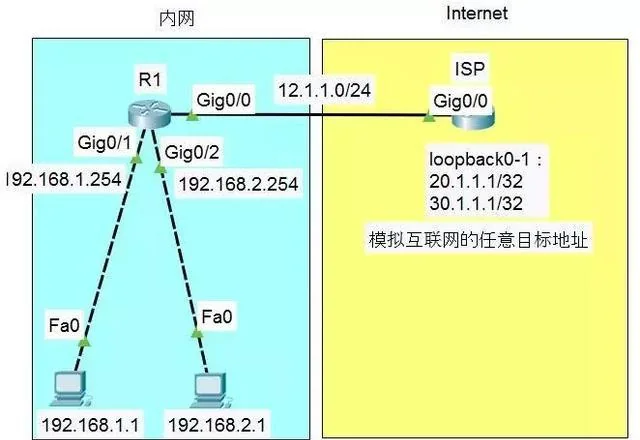

路由器和终端的地址请自行配置

a.内网边界的静态默认路由：

R1(config)#ip route 0.0.0.0 0.0.0.0 12.1.1.2

b.互联网端的公有地址静态路由：

ISP(config)#ip route 58.211.1.1 255.255.255.255 12.1.1.1
ISP(config)#ip route 58.211.1.2 255.255.255.255 12.1.1.1

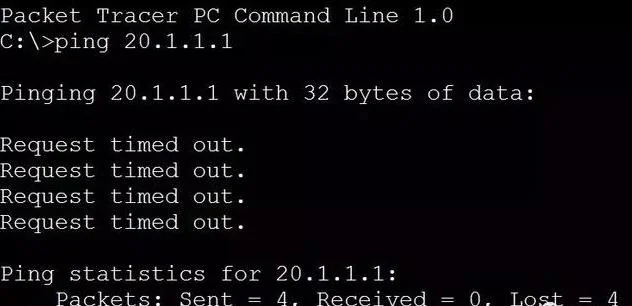

c.在没有实施NAT之前，内网是无法访问外网的：

d.静态NAT：

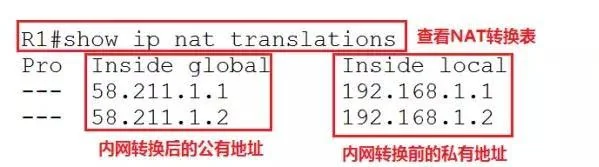

R1(config)#ip nat inside source static 192.168.1.1 58.211.1.1
R1(config)#ip nat inside source static 192.168.1.2 58.211.1.2

就像静态路由一样，有多少终端，就要写多少条。

R1(config)#inter g0/1
R1(config-if)#ip nat inside #转换的内部接口
R1(config-if)#
R1(config-if)#inter g0/0
R1(config-if)#ip nat outside #转换的外部接口

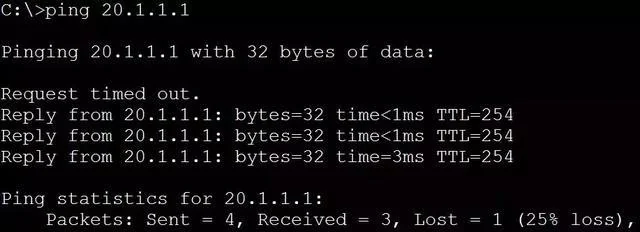

e.测试内网访问外网：

— 实验2 —

思科动态NAT配置（M:N）

a.内网边界的静态默认路由：

R1(config)#ip route 0.0.0.0 0.0.0.0 12.1.1.2

b.互联网端的公有地址静态路由：

ISP(config)#ip route 58.211.1.0 255.255.255.0 12.1.1.1
c.动态NAT：
R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255 #定义允许转换的私有地址
R1(config)#access-list 1 permit 192.168.2.0 0.0.0.255
R1(config)#ip nat pool ccna 58.211.1.1 58.211.1.254 netmask 255.255.255.0 #定义公有地址池的范围
R1(config)#ip nat inside source list 1 pool ccna #把list 1中定义的私有地址转换为 pool ccna中定义的公有地址
R1(config)#inter range g0/1-2
R1(config-if-range)#ip nat inside
R1(config-if-range)#inter g0/0
R1(config-if)#ip nat outside

终端测试略。

— 实验3 —

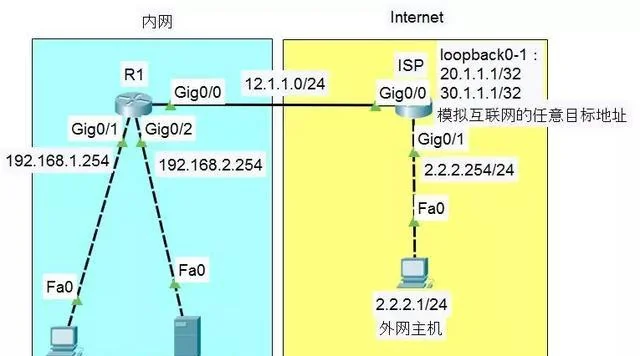

NAT超载M:1+静态端口映射

PAT超载的含义是只有一个公有地址，这个公有地址显然是在边界路由器的出口下的，即R1的G0/0接口地址，而大部分情况下，这个地址应该是拨号获取的，不是静态配置的地址。

所以本实验要求内网所有终端使用G0/0的地址访问互联网，并且要实现从外网可以访问内网服务器的HTTP资源。因为这些内网使用共同的公有地址，无法区分，所以需要使用第四层的端口号加以区分。

内网边界的静态默认路由：

R1(config)#ip route 0.0.0.0 0.0.0.0 12.1.1.2
R1(config)#access-list 1 per 192.168.1.0 0.0.0.255
R1(config)#access-list 1 per 192.168.2.0 0.0.0.255
R1(config)#ip nat inside source list 1 interface g0/0 overload

公有地址池直接写接口名称就可以了，overload代表超载，多对1转换

R1(config)#inter range g0/1-2
R1(config-if-range)#ip nat inside
R1(config-if-range)#inter g0/0
R1(config-if)#ip nat outside

此时内网可以访问外网。但是外网无法访问内网服务器的HTTP资源。

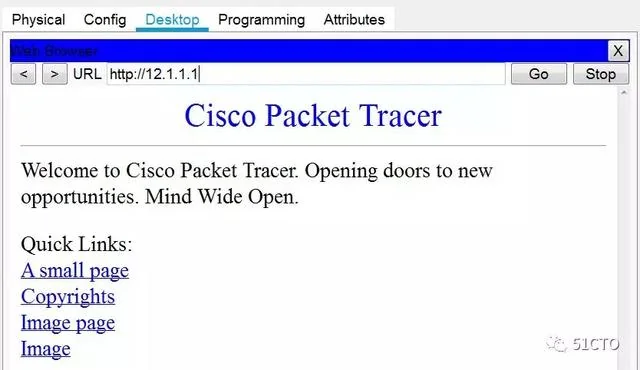

配置端口映射，使得外网可以访问内网的某些资源。

R1(config)#ip nat inside source static tcp 192.168.2.1 80 12.1.1.1 80

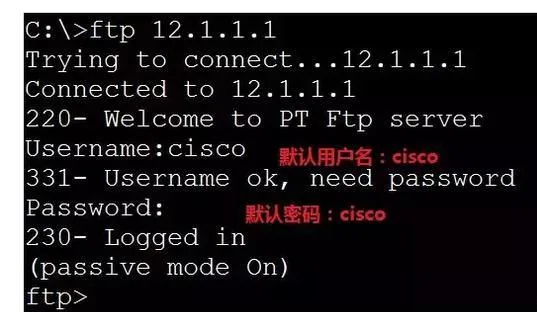

配置其他端口映射，如HTTPS是443端口，FTP是20和21端口，这些PT都支持测试。

R1(config)#ip nat inside source static tcp 192.168.2.1 443 12.1.1.1 443
R1(config)#ip nat inside source static tcp 192.168.2.1 20 12.1.1.1 20
R1(config)#ip nat inside source static tcp 192.168.2.1 21 12.1.1.1 21
